مقدمه
در دنیای صنعت، ساختمان، کشاورزی و حتی مصارف خانگی، پمپ‌ها یکی از مهم‌ترین تجهیزات برای انتقال سیالات به شمار می‌روند. اما انتخاب و بهره‌برداری صحیح از یک پمپ تنها به دانستن توان یا برند آن ختم نمی‌شود. یکی از مهم‌ترین ابزارهای فنی برای درک دقیق رفتار پمپ در شرایط کاری مختلف، منحنی عملکرد پمپ (Pump Performance Curve) است.
در این مقاله‌ی جامع، قصد داریم به‌صورت کامل و قابل فهم، مفاهیم پایه و تخصصی مربوط به منحنی عملکرد پمپ را توضیح دهیم. چه شما یک مهندس تأسیسات باشید، چه یک تکنسین فنی یا حتی یک کاربر کنجکاو، این مقاله راهنمای دقیقی برای درک نمودار عملکرد پمپ و تصمیم‌گیری هوشمندانه در خرید و استفاده از آن خواهد بود.
منحنی عملکرد پمپ چیست؟

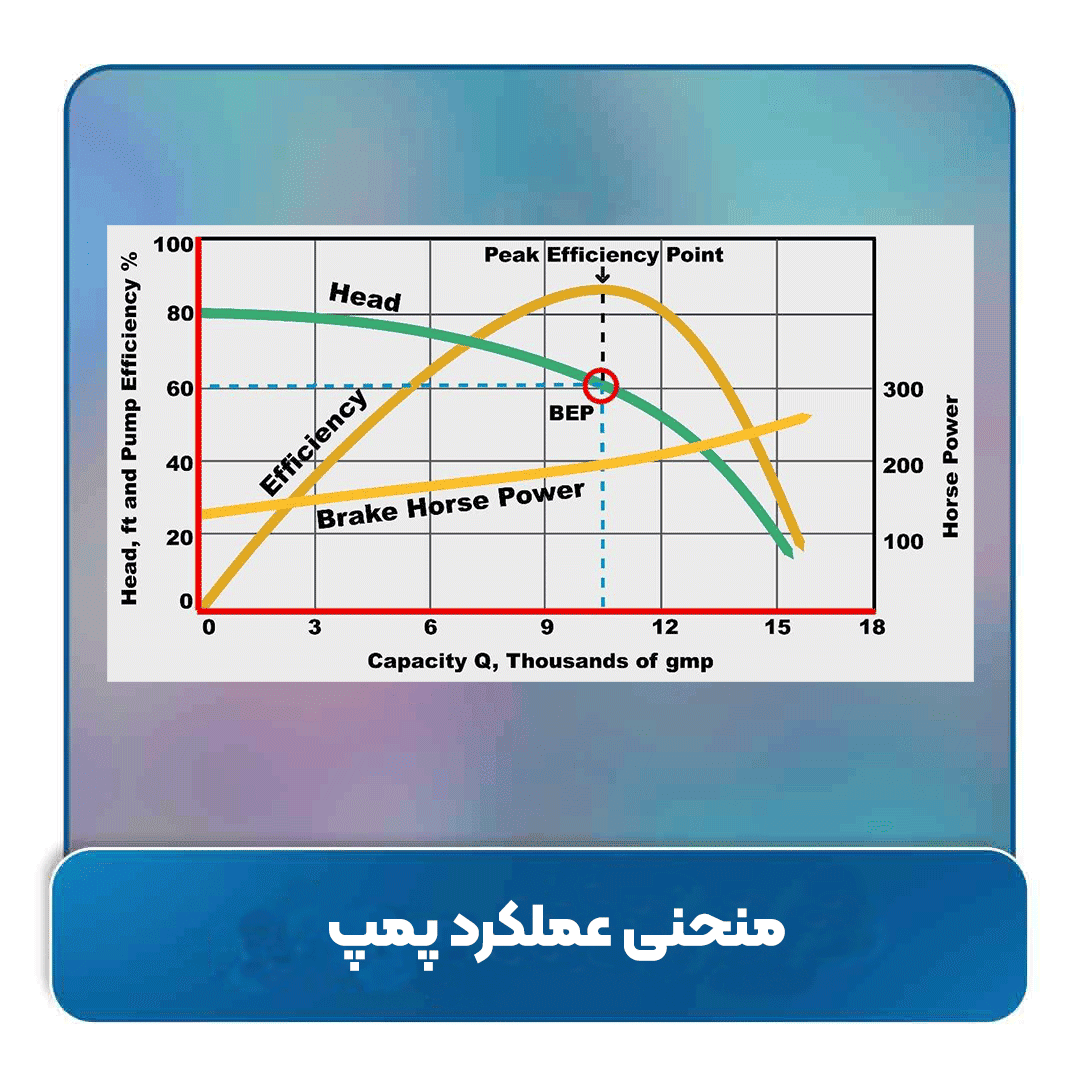

منحنی عملکرد پمپ یا Pump Curve نموداری است که نشان می‌دهد پمپ در شرایط مختلف، چه میزان فشار (Head) را با چه میزان دبی (Flow Rate) تأمین می‌کند. این منحنی توسط کارخانه سازنده بر اساس آزمایش‌های واقعی ترسیم می‌شود و رفتار پمپ را در عمل نمایش می‌دهد.
مولفه‌های اصلی در منحنی عملکرد پمپ
- دبی (Flow Rate)
- میزان حجم سیال عبوری از پمپ در واحد زمان
- معمولاً برحسب لیتر در دقیقه (LPM) یا مترمکعب در ساعت (m³/h) بیان می‌شود
- هد (Head)
- ارتفاع فشاری که پمپ توانایی بالا بردن سیال را دارد
- برحسب متر ستون آب (m) نمایش داده می‌شود
- ترکیبی از فشار، اصطکاک و ارتفاع فیزیکی است
- توان مصرفی (Power Input)
- توان مورد نیاز موتور برای چرخاندن پمپ
- معمولاً برحسب کیلووات (kW) یا اسب بخار (HP) است
- راندمان (Efficiency)
- نسبت توان خروجی مفید به توان مصرفی موتور
- با درصد (%) نمایش داده می‌شود
- نقطه ماکزیمم راندمان، نقطه‌ی ایده‌آل عملکرد پمپ است
- NPSHr (Net Positive Suction Head Required)
- حداقل فشاری که در ورودی پمپ نیاز است تا از کاویتاسیون جلوگیری شود
- برحسب متر یا فوت محاسبه می‌شود
نحوه خواندن منحنی عملکرد پمپ
در نمودار عملکرد پمپ، محور افقی معمولاً دبی (Flow) و محور عمودی هد (Head) است. خط منحنی که از بالا به پایین خم می‌شود، رابطه‌ی معکوس بین دبی و هد را نشان می‌دهد:
- وقتی دبی افزایش می‌یابد، هد کاهش می‌یابد
- وقتی دبی صفر است (پمپ بسته)، هد حداکثر مقدار را دارد
- وقتی دبی در ماکزیمم است، هد نزدیک به صفر می‌شود
انواع منحنی‌های مرتبط با پمپ
در کنار منحنی اصلی (دبی-هد)، معمولاً چند منحنی دیگر نیز توسط سازنده روی یک نمودار قرار می‌گیرد:
- منحنی توان مصرفی (Power Curve)
نمایش میزان توان مورد نیاز در دبی‌های مختلف - منحنی راندمان (Efficiency Curve)
نمایش درصد بازدهی پمپ در هر نقطه از عملکرد - منحنی NPSHr
بیان حداقل فشار مکش مورد نیاز برای جلوگیری از کاویتاسیون - منحنی سرعت (برای پمپ‌های دور متغیر)
نشان می‌دهد که پمپ در دورهای مختلف چگونه رفتار می‌کند
نقطه عملکرد یا BEP چیست؟
Best Efficiency Point (BEP)
نقطه‌ای روی منحنی عملکرد است که در آن پمپ:
- بیشترین راندمان را دارد
- کمترین لرزش و ارتعاش را ایجاد می‌کند
- بیشترین طول عمر مکانیکی را خواهد داشت
- در شرایط بهینه از لحاظ انرژی کار می‌کند
انتخاب پمپ بر اساس نزدیکی به BEP بسیار مهم است، چون کارکرد دور از این نقطه منجر به:
- افزایش مصرف انرژی
- کاهش عمر یاتاقان‌ها و آب‌بندها
- احتمال کاویتاسیون
- لرزش و نویز بیشتر
چرا منحنی عملکرد پمپ اهمیت دارد؟
✔ انتخاب پمپ مناسب برای شرایط واقعی
✔ جلوگیری از انتخاب پمپ با هد یا دبی نامناسب
✔ بهینه‌سازی مصرف انرژی
✔ کاهش استهلاک و هزینه‌های تعمیر و نگهداری
✔ پیش‌بینی دقیق راندمان و نقطه عملکرد واقعی پمپ
✔ افزایش عمر مفید تجهیزات و سیستم پمپاژ
چگونه منحنی مناسب را انتخاب کنیم؟
- محاسبه دقیق هد کل سیستم (Total Dynamic Head)
مجموع اختلاف ارتفاع + افت فشار لوله‌ها + افت شیرآلات - محاسبه دبی مورد نیاز سیستم
بسته به کاربرد (مثلاً آبیاری، تهویه، استخر) - یافتن نقطه تلاقی هد و دبی روی نمودار پمپ
اگر این نقطه در محدوده BEP قرار داشت، پمپ مناسب است - بررسی راندمان در آن نقطه و مقایسه با پمپ‌های دیگر
اگر راندمان کمتر از 40-50٪ باشد، مدل بهتری انتخاب شود - بررسی توان موتور و سازگاری با برق موجود
اشتباهات رایج در تفسیر منحنی پمپ
- توجه نکردن به NPSHr و در نتیجه ایجاد کاویتاسیون
- انتخاب پمپ با هد بسیار بیشتر از نیاز واقعی
- تصور اینکه دبی بیشتر همیشه بهتر است
- عدم تطبیق منحنی پمپ با منحنی سیستم (System Curve)
- انتخاب پمپ خارج از محدوده BEP
کاربردهای واقعی منحنی پمپ در صنعت
- انتخاب پمپ‌های صنعتی، ساختمانی، کشاورزی، آتش‌نشانی، نفت و گاز
- طراحی ایستگاه‌های پمپاژ بزرگ
- تست و عیب‌یابی سیستم‌های موجود
- محاسبه انرژی مصرفی سالانه و برآورد هزینه‌ها
- شبیه‌سازی عملکرد پمپ در نرم‌افزارهای مهندسی
جمع‌بندی نهایی
درک منحنی عملکرد پمپ یکی از پایه‌های اصلی مهندسی سیستم‌های پمپاژ است. این منحنی تنها یک نمودار ساده نیست؛ بلکه چکیده‌ای از رفتار واقعی پمپ در شرایط مختلف کاری است. انتخاب و استفاده صحیح از پمپ بر اساس این منحنی می‌تواند از ده‌ها مشکل و هزینه اضافه جلوگیری کند.
اگر در حال طراحی یا انتخاب پمپ هستید، حتماً منحنی‌های عملکرد را به‌دقت بررسی کنید و در صورت نیاز با مهندسان خبره مشورت نمایید.
