مقدمه
در صنایع متالورژی و فولاد، فرآیند ذوب و انتقال فلزات مذاب، یکی از حیاتی‌ترین مراحل تولید است. برای حمل، کنترل و ریخت فلزات مذاب از پاتیل‌های مخصوصی استفاده می‌شود که این پاتیل‌ها باید با دقت و ایمنی بسیار بالا چرخانده شوند تا بدون خطر و با دقت مهندسی، مذاب را به قالب‌ها یا تاسیسات بعدی منتقل کنند. ابزار اصلی چرخش پاتیل، گیربکس پاتیل ذوب است. این قطعه حیاتی در ایمنی، دقت و کارایی فرآیند ذوب و ریخته‌گری نقش اساسی دارد.
در این مقاله به بررسی کامل گیربکس پاتیل ذوب می‌پردازیم؛ از تعریف و ساختار گرفته تا انواع، کاربردها، استانداردها، برندها، نکات نگهداری، روش‌های انتخاب و مقایسه با سایر گیربکس‌های صنعتی.
گیربکس پاتیل ذوب چیست؟

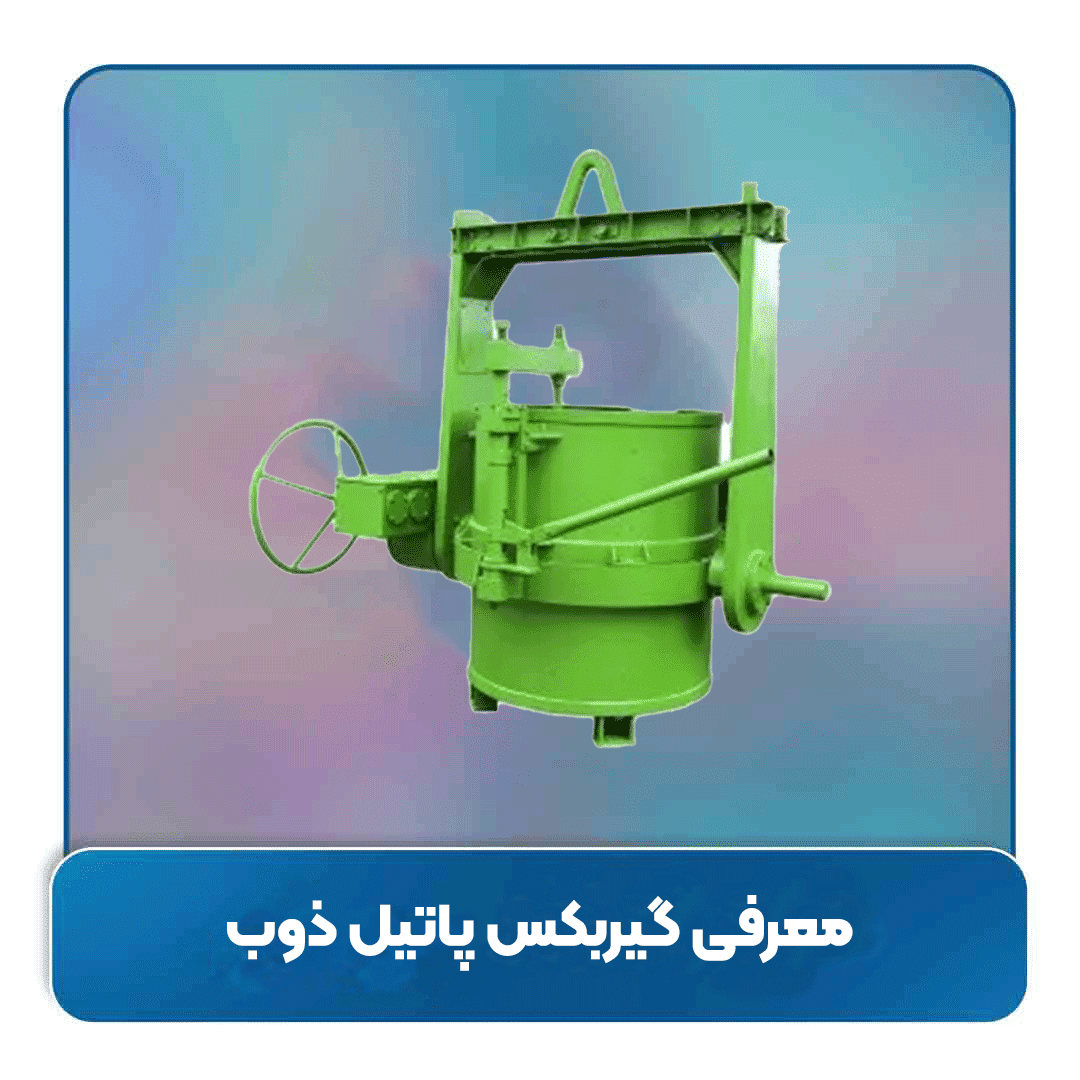

گیربکس پاتیل ذوب، جعبه‌دنده‌ای صنعتی و مقاوم است که برای چرخاندن پاتیل‌های حاوی فلزات مذاب طراحی می‌شود. پاتیل که معمولاً به شکل یک ظرف عظیم فلزی با جداره نسوز است، بر روی ساختاری به نام «تراک پاتیل» قرار می‌گیرد و توسط گیربکس، به آرامی حول محور خود چرخانده می‌شود.
این گیربکس وظیفه دارد نیروی موتور (الکتریکی یا هیدرولیکی) را با نسبت خاصی کاهش داده و آن را به گشتاور بالا برای چرخاندن پاتیل سنگین تبدیل کند.
ساختار گیربکس پاتیل ذوب
گیربکس پاتیل از اجزای زیر تشکیل شده است:
- پوسته (Housing): از جنس چدن یا فولاد ریخته‌گری مقاوم در برابر حرارت و تنش.
- چرخ‌دنده‌ها (Gears): شامل مارپیچی، حلزونی، یا مخروطی، که انتقال گشتاور را انجام می‌دهند.
- شفت خروجی: به شفت حامل پاتیل متصل می‌شود و چرخش پاتیل را فراهم می‌کند.
- یاتاقان‌ها (Bearings): برای تحمل بارهای سنگین محوری و شعاعی.
- آب‌بندها و روانکار: جهت جلوگیری از نفوذ گرد و غبار و حفظ روانکاری داخلی.
- سیستم قفل ایمنی: برای توقف سریع و جلوگیری از چرخش ناگهانی پاتیل.
ویژگی‌های خاص گیربکس پاتیل
- تحمل بار بسیار بالا (High Torque): وزن پاتیل پر از مذاب چند ده تن است.
- حرکت نرم و دقیق: پاتیل باید به‌آرامی بچرخد تا مذاب پاشیده نشود.
- ضریب ایمنی بالا: پاتیل پر از مذاب در صورت سقوط یا چرخش ناگهانی، فاجعه‌بار خواهد بود.
- مقاومت حرارتی: به دلیل نزدیکی به مذاب داغ، باید در برابر گرما و شوک حرارتی مقاوم باشد.
- پشتیبانی از سیستم دستی و اتومات: برخی مدل‌ها همزمان دارای گیربکس دستی (دسته چرخان) هستند.
کاربردهای گیربکس پاتیل ذوب
- صنایع فولاد (کارخانه‌های ذوب و ریخته‌گری)
- صنایع آلومینیوم
- صنایع مس و سرب
- واحدهای ذوب طلا و فلزات گرانبها
- کارخانه‌های تولید چدن و آلیاژهای خاص
- کارخانه‌های ریخته‌گری پیوسته (Continuous Casting)
انواع گیربکس پاتیل بر اساس نوع انتقال قدرت
| نوع گیربکس | توضیح | مزایا | معایب |
| گیربکس حلزونی (Worm Gear) | رایج‌ترین نوع در صنایع ریخته‌گری | گشتاور بالا، قفل‌شونده | بازده پایین‌تر |
| گیربکس مارپیچی (Helical) | در سیستم‌های اتومات پیشرفته | بازده بالا، صدا کم | قیمت بالا |
| گیربکس مخروطی (Bevel) | در طراحی‌های خاص محوری | تطبیق زاویه‌دار | پیچیده‌تر |
| گیربکس ترکیبی | ترکیب دو یا چند نوع | افزایش عملکرد و ایمنی | هزینه بیشتر |
پارامترهای مهم در انتخاب گیربکس پاتیل
- گشتاور خروجی مورد نیاز (Nm)
- وزن پاتیل و فلز مذاب
- سرعت دورانی مطلوب (RPM)
- دمای محیط و مقاومت حرارتی
- فضای نصب و ابعاد گیربکس
- امکان قفل ایمنی دستی یا الکتریکی
- سطح اتوماسیون (دستی یا الکترونیکی)
برندهای معتبر گیربکس پاتیل ذوب
- SEW Eurodrive (آلمان)
- Bonfiglioli (ایتالیا)
- Flender (زیمنس آلمان)
- Radicon (انگلستان)
- شاکرین صنعت، ایران گیربکس، شاکو، گیربکس‌سازی تبریز (برندهای ایرانی)
نگهداری گیربکس پاتیل ذوب
- روغن‌کاری منظم: طبق استاندارد ISO VG با ویسکوزیته مناسب.
- بازرسی دوره‌ای چرخ‌دنده‌ها: برای کنترل خوردگی یا سایش.
- بررسی آب‌بندها: جلوگیری از نشت روغن یا ورود گرد و غبار.
- کنترل دمای کارکرد: استفاده از ترموکوپل برای دمای پوسته.
- بررسی یاتاقان‌ها و روانکارها: صدای غیرعادی نشانه خرابی است.
- تست ایمنی قفل پاتیل: خصوصاً در توقف‌های اضطراری.
استانداردهای طراحی گیربکس پاتیل
- ISO 6336 (چرخ‌دنده‌ها)
- AGMA 6001 (طراحی صنعتی)
- DIN 3990 (گیربکس‌های صنعتی)
- EN 12413 (ایمنی تجهیزات چرخان)
چالش‌های رایج و راه‌حل‌ها
| چالش | علت ممکن | راه‌حل |
| لرزش در چرخش | عدم تراز گیربکس | تنظیم مجدد شفت |
| گرمای زیاد | روانکار نامناسب | تعویض روغن و بررسی تهویه |
| نشتی روغن | خرابی آب‌بندها | تعویض فوری سیل‌ها |
| صداهای غیرعادی | آسیب چرخ‌دنده | تعمیر یا تعویض چرخ‌دنده |
نکات ایمنی استفاده از گیربکس پاتیل
- فقط افراد آموزش‌دیده مجاز به کار با گیربکس هستند.
- پیش از چرخاندن، وضعیت قفل ایمنی بررسی شود.
- هیچ‌گاه در زمان حرکت، در کنار پاتیل نایستید.
- دمای کاری کنترل شود تا از داغ‌شدن بیش‌ازحد جلوگیری گردد.
- روغن‌کاری به‌موقع، عمر گیربکس را دو برابر می‌کند.
جمع‌بندی
گیربکس پاتیل ذوب، قلب سیستم حمل فلز مذاب در صنایع ریخته‌گری است. انتخاب صحیح این تجهیز، نه‌تنها باعث افزایش ایمنی فرآیند تولید می‌شود، بلکه نقش بسیار مهمی در کاهش هزینه‌های تعمیر و نگهداری، افزایش طول عمر تجهیزات، و افزایش بهره‌وری کلی کارخانه دارد. شناخت دقیق ویژگی‌ها، پارامترهای فنی، برندهای معتبر و الزامات نگهداری می‌تواند در انتخابی مطمئن و موفق نقش بسزایی داشته باشد.
اگر در حال راه‌اندازی واحد ریخته‌گری هستید یا قصد تعویض گیربکس فعلی خود را دارید، حتماً از مشاوره متخصصان فنی در این حوزه استفاده کنید و محصولی انتخاب نمایید که متناسب با ظرفیت و شرایط کاری شما باشد.
