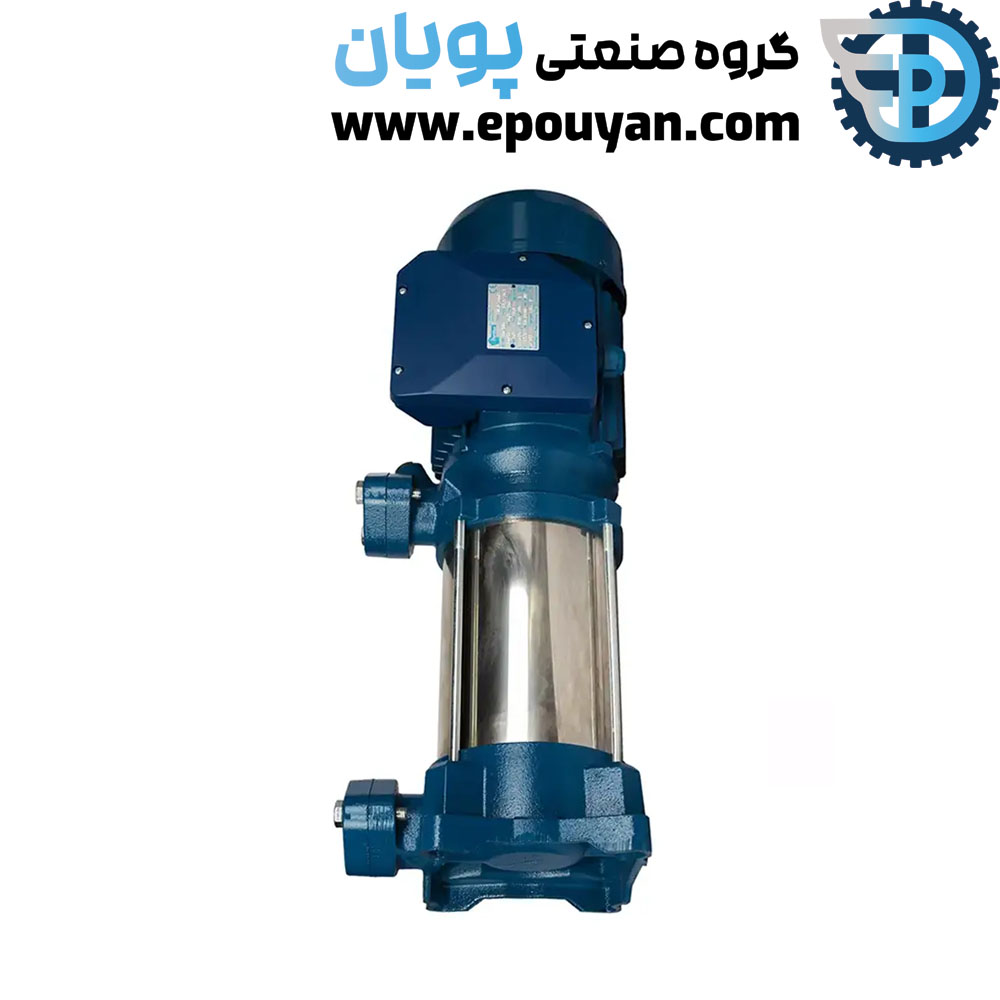

پمپ آب استیل عمودی طبقاتی پنتاکس ایتالیا سری U 5V-250/8

تحلیل سری: U 5V

• U: نشان‌دهنده سری پمپ‌های طبقاتی (Multistage) پنتاکس.

• 5: این عدد معمولاً به سایز اتصالات (Port Size) اشاره دارد. سایز ۵ معمولاً مربوط به اتصالات ۲ اینچی است.

• V: مهمترین بخش کد است که نشان‌دهنده طرح عمودی (Vertical) پمپ می‌باشد. این یعنی محور پمپ به صورت عمودی قرار گرفته و موتور در بالای پمپ نصب می‌شود.

ویژگی‌های کلیدی و طراحی پمپ‌های عمودی طبقاتی (U V Series)

این طراحی مزایای متمایزی دارد:

1. صرفه‌جویی فضا (Compact Footprint): بزرگترین مزیت این پمپ‌ها است. از آنجایی که به صورت عمودی نصب می‌شوند، سطح بسیار کمتری از فضا را در موتورخانه اشغال می‌کنند که برای موتورخانه‌های کوچک یا شلوغ بسیار ایده‌آل است.

2. قابلیت NPSH بهتر: این پمپ‌ها معمولاً نیاز به NPSH (هد مثبت خالص مکش) کمتری دارند که نصب آنها را ساده‌تر می‌کند.

3. تعداد طبقات قابل تنظیم: یکی از ویژگی‌های مهم این سری، ماژولار بودن آن است. می‌توان تعداد طبقات (Stages) را بسته به نیاز فشار (هد) پروژه، کم یا زیاد کرد. برای مثال، یک پمپ U 5V می‌تواند از ۲ تا بیش از ۱۰ طبقه داشته باشد که هد آن از حدود ۲۰ متر تا بیش از ۲۰۰ متر متغیر خواهد بود.

مشخصات فنی عمومی سری U 5V

• نوع پمپ: عمودی، طبقاتی (Multistage Vertical In-line)

• جنس: استنلس استیل (AISI 304) – معمولاً برای آب‌های معمولی.

• اتصالات: معمولاً ۲ اینچ (بر اساس کد 5).

• محدوده دبی (Flow Rate): این سری برای دبی‌های متوسط طراحی شده‌اند. محدوده معمول برای سایز ۲ اینچ، حداکثر حدود ۲۰-۲۵ متر مکعب در ساعت (حدود ۳۳۰-۴۲۰ لیتر در دقیقه) است.

• محدوده هد (Head): با توجه به قابلیت تغییر تعداد طبقات، این محدوده بسیار وسیع است. می‌توانند هدی از حدود ۲۰ متر تا بیش از ۲۰۰ متر را ایجاد کنند.

• دمای کاری: معمولاً تا ۷۰ درجه سانتیگراد.

نامگذاری کامل مدل

نامی که شما آوردید (U 5V) یک سری کلی را نشان می‌دهد. یک مدل کامل معمولاً به این شکل است:
U 5V – [دبی] / [تعداد طبقات]

برای مثال:

• U 5V-20/5: پمپی با دبی حداکثر ۲۰ m³/h و ۵ طبقه.

• U 5V-15/9: پمپی با دبی حداکثر ۱۵ m³/h و ۹ طبقه (برای فشار بسیار بالا).

کاربردهای اصلی پمپ‌های عمودی طبقاتی U 5V

این پمپ‌ها به دلیل طراحی فشرده و طیف فشار گسترده، کاربردهای بسیار فراوانی دارند:

• افزایش فشار آب در ساختمان‌های مسکونی، اداری و تجاری چندین طبقه (رایج‌ترین کاربرد)

• سیستم‌های آبرسانی فشارقوی برای آبیاری فضای سبز

• سیستم‌های تصفیه آب و اسمز معکوس (RO)

• سیستم‌های گردش آب (Water Circulation)

• تأمین آب فشارقوی برای دیگ‌های بخار (Boiler Feed)

• صنایع غذایی، دارویی و شیمیایی (در مواردی که آب با خلوص بالا نیاز است)
