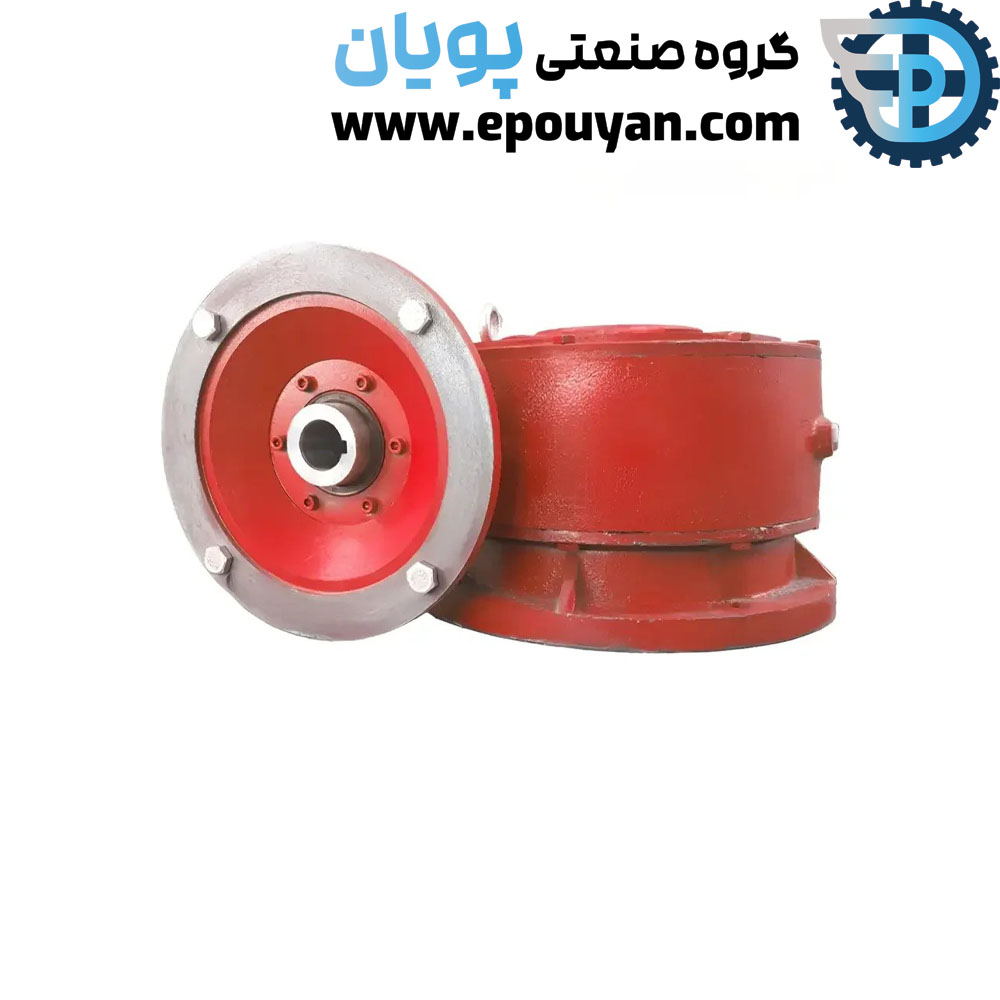

گیربکس شاکرین حلزونی MVF.FC سایز 210 فلنج دار

معرفی کلی و ساختار MVF / MVF.FC

• گیربکس سری MVF یکی از انواع گیربکس‌های حلزونی (worm gear) شرکت شاکرین است.

• حالت «.FC» معمولاً به نسخه‌ای از سری MVF اشاره دارد که دارای پایه کوتاه + فلنج‌دار است (یعنی ورودی دارای فلنج جهت اتصال به موتور)

• در طراحی این سری، ماردون فولادی با عملیات سخت‌کاری و سنگ‌زنی استفاده می‌شود و چرخ حلزون غالباً از آلیاژ برنز (ریخته‌گری) است تا ترکیب استحکام و روان‌کاری مناسب فراهم شود.

• این گیربکس‌ها معمولاً به صورت زاویه‌ای (۹۰ درجه) هستند، یعنی محور ورودی و محور خروجی عمود بر هم قرار دارند.

• بازه نسبت تبدیل ارائه شده برای این سری معمولاً بین ۷:۱ تا ۱۰۰:۱ است.

• در صورت ترکیب چند مرحله یا استفاده از تیپ‌های دو مرحله‌ای، نسبت تبدیل می‌تواند بزرگ‌تر نیز باشد.

مشخصات فنی متداول

بسته به سایز (تیپ) گیربکس، مشخصات فنی متفاوت‌اند. در ادامه چند مثال و پارامترهای عمومی رو میارم:

مثال دیگر: برای سایز 62 (تیپ کوچک‌تر) در سری MVF.FC:

• قطر شفت ورودی: ممکن است ۱۴، ۱۹ یا ۲۴ میلی‌متر باشد

• قطر شفت خروجی: ~۲۵ میلی‌متر

• دور ورودی: ۱۴۰۰–۱۵۰۰ rpm

• بازه نسبت: تا ۱۰۰

مزایا و نقاط قابل توجه

همون‌طور که قبلاً هم گفتم، ولی دقیق‌تر:

• کوپل مستقیم به موتور: چون ورودی فلنج‌دار است، می‌توان مستقیم به فلانج موتور متصل کرد، بدون نیاز به کوپلینگ اضافی.

• فضای کمتر اشغال شده: به دلیل طراحی فشرده و زاویه‌ای، در محیط‌هایی که فضا محدود است، گزینه خوبی است.

• حالات نصب متنوع: در کاتالوگ شاکرین، برای سری MVF حالت‌های نصب متعددی ذکر شده‌اند.

• عدم برگشت‌پذیری (Self-locking): در نسبت‌های بالا، چرخ خروجی معمولاً نمی‌تونه ماردون رو بچرخونه، که در کاربردهایی که نیاز به بالابر یا توقف خودبه‌خود دارند، مفیده.

• تعمیر و نگهداری آسان‌تر نسبت به برخی طراحی‌های پیچیده‌تر
