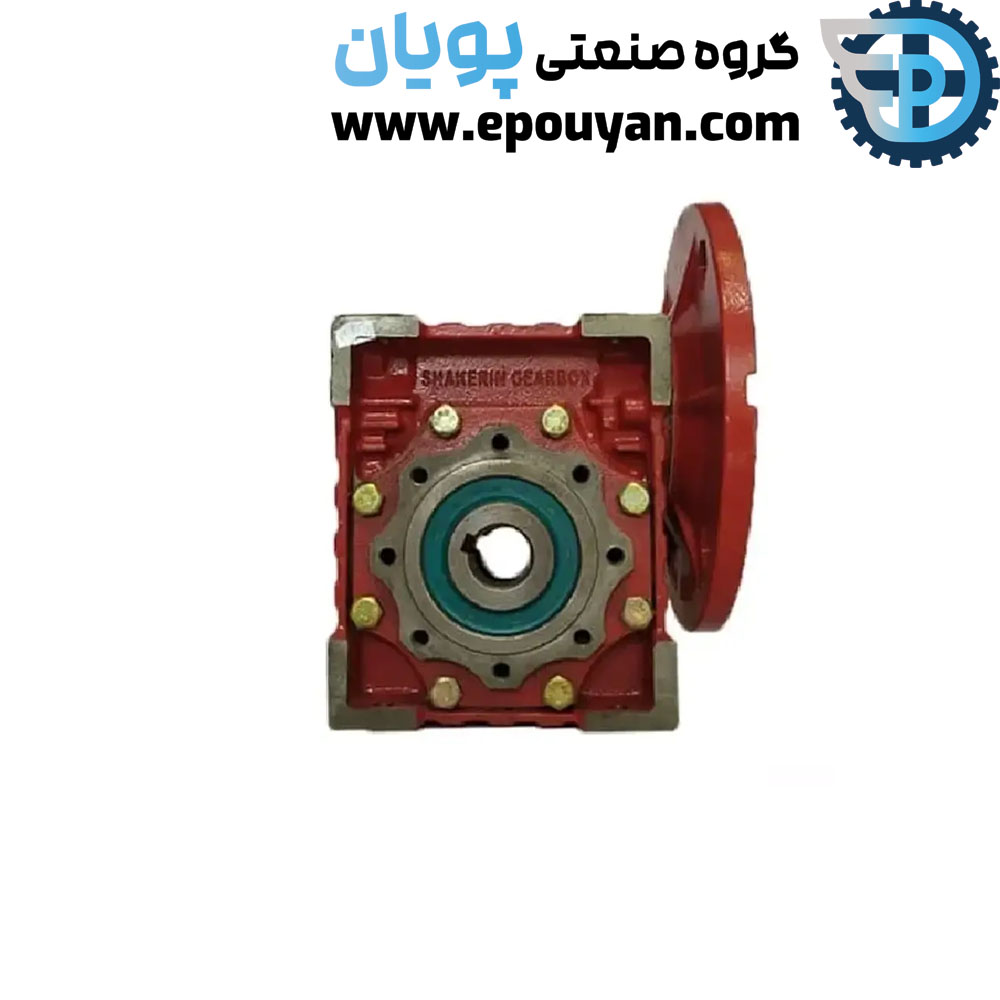

گیربکس شاکرین کتابی سایز 130 حلزونی SHMRV
جنس بدنه: چدن
ورودی گیربکس: هالوشافت قطر 28 و 38 میلی متر
خروجی گیربکس: هالوشافت قطر 45 میلی متر
17
نفر در حال مشاهده این محصول هستند!
توضیحات محصول
معرفی سری SHMRV
-
سری SHMRV شرکت شاکرین یک نوع گیربکس حلزونی «کتابی» (یا مکعبی) است، یعنی بدنه آن به شکل مکعبی است و طراحی فلانچها و شفتها بهگونهای است که بتوان در جهات مختلف نصب کرد.
-
این سری به عنوان یکی از نسخههای گسترشیافته سری SHRV معرفی شدهاند. در کاتالوگ Shakerin نام SHMRV کنار SHRV آمده است.
-
گیربکس SHMRV اغلب به عنوان طرحی معادل با Motovario مطرح شده است، یعنی ساختار و ظاهر مشابه گیربکسهای مکعبی / کتابی بینالمللی دارد.
مشخصات فنی و محدوده کاری
از ترکیب منابع مختلف، اطلاعات زیر راجع به SHMRV به دست آمد:
| ویژگی | بازه یا مقدار معمول | |
|---|---|---|
| تیپها یا اندازهها | از حدود تیپ ۳۰ تا تیپ ۱۵۰ در برخی منابع ذکر شده است | |
| نسبت تبدیل (کاهش دور) | معمولاً در بازه ۷:۱ تا ۱۰۰:۱ برای یک مرحله | |
| شفت ورودی | میتواند تو پر، شفت کلیدی یا تو خالی همراه فلنج باشد | |
| شفت خروجی | در طراحی مکعبی، اغلب به صورت هالوشفت (شفت توخالی یا شفت معمولی) است | |
| جنس پوسته | غالباً چدن یا آلومینیوم (بسته به سایز و کاربرد) | |
| جنس چرخ حلزون / چرخ دنده | چرخ حلزون معمولاً برنز / آلیاژ برنز و چرخ دنده / بدنه از آلیاژ مناسب یا چدن | |
| گشتاور خروجی حداکثری | برای سایز بزرگ ممکن است تا چند صد نیوتنمتر برسد (در کاتالوگ SHRV، گشتاورهای متداول تا حدود ۱۵۵۰ N·m برای سری SHRV ذکر شده) | |
| وضعیت نصب | سری SHRV / SHMRV اجازه حالتهای نصب متنوعی را میدهد (مثل B3, B5, FL, V, …) | |
| بازه دور ورودی پیشنهادی | غالباً تا ~۱۴۰۰ rpm (دور استاندارد الکتروموتورها) |
مزایا و موارد کاربرد
مزایا:
-
طراحی مکعبی و جمع و جور: برای فضاهای محدود مناسب است.
-
امکان نصب در جهات مختلف بدون تغییر عمده در کارکرد (با رعایت سطح روغن)
-
مناسب برای کاهش دور و افزایش گشتاور در ماشینآلات صنعتی، نقالهها، جرثقیلهای سبک، سیستمهای محرک صنعتی و…
-
ساختار باز و طراحی مشابه گیربکسهای بینالمللی، در نتیجه امکان تعویض قطعات یا مقایسه فنی وجود دارد.
